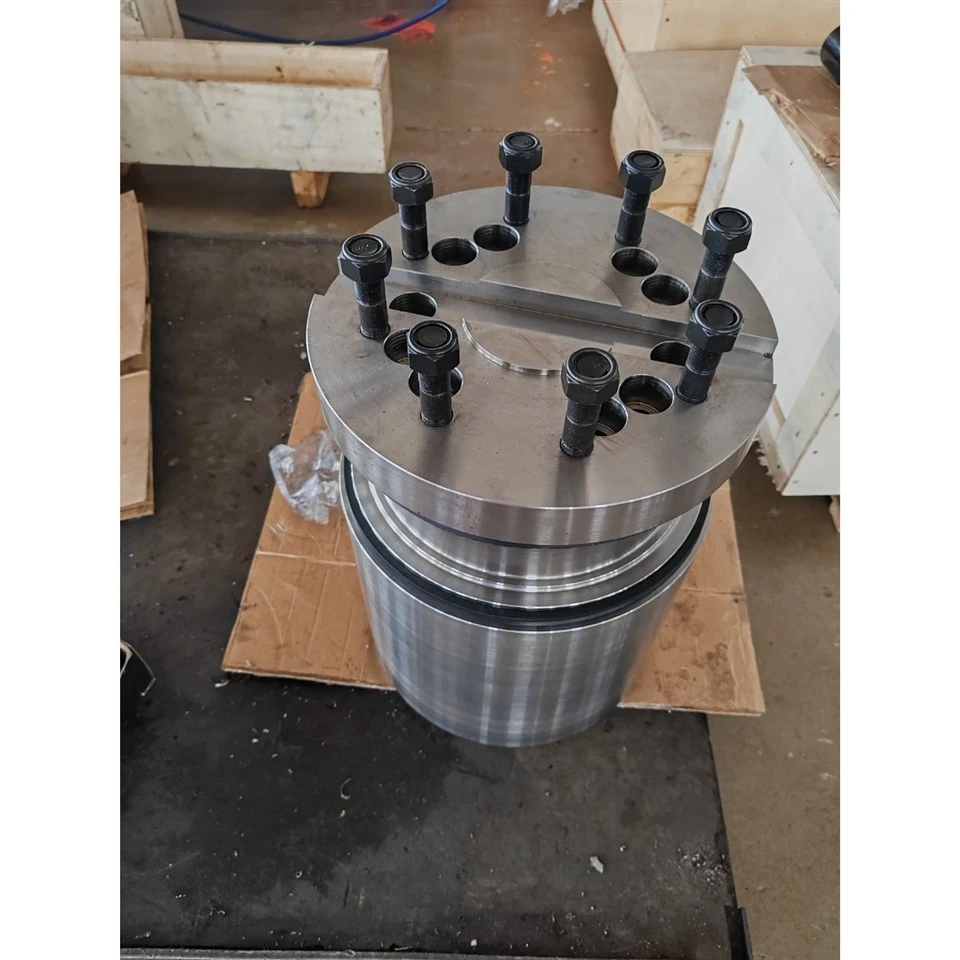

Муфта прокатного стана

1: Определение продукта и принцип работы



Определение: Специализированная муфта прокатного стана действует как механическое передающее звено с высоким-крутящим моментом, соединяющее приводные шпиндели с валками прокатного стана и разработанное специально для-линий обработки металла, работающих в тяжелых условиях.



Передача крутящего момента: работает за счет передачи вращательного усилия от источника привода через взаимосвязанные ступицы, фланцы и высокопрочные-ползуны в условиях постоянной высокой-нагрузки.



Компенсация несоосности: компенсирует неизбежные осевые, радиальные и угловые смещения вала, присущие динамическим операциям прокатки, благодаря внутренним компонентам скольжения и прочной геометрии.





2: Основные параметры и показатели механических характеристик



Атрибут	Спецификация/Производительность Ответ
Тип продукта	Муфта прокатного стана
Номер модели/чертежа.	OEM-файлы дизайна клиента
Первичный материал	Легированная сталь 42CrMo4/C40E/кованая сталь
Номинальный внешний диаметр	305 мм
Общая длина	430 мм
Максимальный крутящий момент	Предназначен для тяжелых промышленных прокатных станов.
Посадка вала/допуски	Прецизионные отверстия, международный стандарт
Классы крепежа	Высокопрочные-винты с головкой под торцевой ключ класса 8,8 и 12,9.
Система уплотнений	V-Кольцевые поворотные манжетные уплотнения (VL300) со смазочными ниппелями R1/4".
Обработка поверхности	Покрытие-антикоррозийным маслом, прецизионная шлифовка и термообработка-обработка



Состав материала (спецификация материалов и химии)



Имя компонента	Стандарт материала	Основной химический состав (%)	Функция/Роль
Втулка/Фланцы/Втулка/Тапочка	42CrMo4 (EN 10083)	С: 0,38-0,45, Cr: 0,90-1,20, Mo: 0,15-0,30, Mn: 0,60-0,90.	Высокая прочность на разрыв, износостойкость и усталостная прочность при тяжелых ударных нагрузках.
Распорная втулка	Сталь C40E/45#	С: 0,37-0,44, Mn: 0,50-0,80, Si: 0,15-0,40.	Структурное расстояние, обеспечивающее точные осевые зазоры и жесткость.
Крепежи и шпильки	Оценка 8,8, 12,9, 10,9	Легированные стали со специальной закалкой и отпуском	Закрепление сборочных соединений,-напряженных без сдвига.



3: Распространенные проблемы и решения



Проблема 1: Преждевременный износ поверхности скольжения из-за отсутствия смазки.

Решение: используйте встроенные смазочные ниппели R1/4 дюйма и V-кольцевые уплотнения для поддержания чистой непрерывной смазочной пленки на скользящих поверхностях.



Проблема 2: Крепление ослабевает из-за сильной циклической вибрации.

Решение: применяйте строгую последовательность затяжки-крест-диагонали с калиброванным крутящим моментом, поддерживаемую высококачественными-винтами с головкой под торцевой ключ 12,9 и пружинными шайбами.



Проблема 3: несоответствие центровки, вызывающее локализованную концентрацию напряжений.

Решение: строго следуйте инструкциям по сборке, используя специальный инструмент для запрессовки-посадки, и обеспечьте нулевой-осевой зазор во время установки.



4. Замена брендов и основные промышленные применения



Запасные части: служат прямой высоко-производительной и экономичной-эффективной OEM-заменой стандартных европейских муфт мельниц (таких как Danieli, SMS Demag, конструкции Siemens VAI и т. д.).



Применение 1 (станы горячей/холодной прокатки): соединяет главные редукторы с валковыми шпинделями, передавая огромную вращательную мощность для деформации стальных слябов и полос.



Применение 2 (правильные машины): приводит в движение тяжелые роликовые узлы для устранения искривления металлических пластин при постоянном контакте с высоким-давлением.



Приложение 3 (Тяжелые промышленные приводы): управляет передачей высокого-крутящего момента на линиях обработки металлов и металлургических конверсий, где часто возникают ударные нагрузки.



5: Производственный процесс и ключевые точки контроля качества



Ковка и черновая обработка: высококачественная-сталь 42CrMo4 подвергается точной ковке с последующей черновой обточкой для устранения внутренних дефектов и установления геометрии заготовки.



Термическая обработка и прецизионное фрезерование с ЧПУ. Контролируемое термическое рафинирование максимизирует прочность сердцевины, а многоосевая обработка с ЧПУ обеспечивает жесткие допуски на внутренних направляющих скольжения.



Жесткая проверка и защита от-коррозионной защиты: окончательные измерения координат, проверка размеров и проверка поверхности выполняются перед нанесением сверхмощного-анти-масла против ржавчины и надежной упаковкой.





6: Обеспечение качества



100% проверка размеров и допусков: каждое критическое отверстие, шпоночный паз и сопрягаемая поверхность проверяются на соответствие строгим техническим чертежам с использованием сертифицированных манометров.



Прослеживаемость материалов: Сертификаты заводских испытаний (MTC), подтверждающие химический состав и механические свойства сырья 42CrMo4.



Защищенная логистика и упаковка: упакованы в прочные деревянные ящики экспортного-класса со специальной влагозащитной-упаковкой и анти-коррозионным покрытием.



7: Часто задаваемые вопросы



Вопрос 1: Можно ли модифицировать эту специальную промышленную муфту в соответствии с размерами шпинделя фрезерного станка?

О: Да, мы подгоняем внутренние отверстия, шпоночные пазы и общую длину в соответствии с требованиями к интерфейсу вашего предприятия.



В2: Какое обслуживание требуется во время работы?

A: Регулярная замена смазки через встроенные пресс-масленки R1/4" и периодическая проверка момента затяжки обеспечивают длительный срок службы.



В3: Как вы гарантируете взаимозаменяемость с оригинальным оборудованием?

О: Детали разработаны методом обратного-инжиниринга и изготовлены строго в соответствии со спецификациями исходных чертежей, что обеспечивает прямую- замену без изменения существующих настроек привода.



В4: Каковы стандартные сроки производства и доставки?

О: Стандартные графики производства рассчитаны примерно на 6–8 недель и подкреплены строгими отчетами по отслеживанию производства, предоставляемыми клиентам каждые две-недели.



8: Свяжитесь с нами



Ищете надежного партнера по производству механических или металлургических муфт OEM? Свяжитесь с нашим отделом инженерных продаж сегодня для получения профессиональной технической поддержки, конкурентоспособных предложений и индивидуальных производственных решений! Спасибо.
